以下文章来源于高分子科技
，作者老酒高分子
高分子科技
.
高分子科技®协同全球高分子产业门户及创新平台 “ 中国聚合物网 www.polymer.cn ” ，实时报道高分子科学前沿动态，关注和分享新材料、新工艺、新技术、新设备等一线科技创新设计、解决方案，促进产学研及市场一体化合作的共同发展。
随着可穿戴电子产品需求的增加，可用于实时监测和收集人体体征信号的柔性压阻传感器（PRS）受到了广泛的关注。相比于二维平面结构，具有压缩回弹特性的导电多孔材料更适合用于PRS的组装，它可以大幅度改善柔性PRS器件的压阻灵敏度、检测限和响应时间。利用水热处理和高温碳化等技术，将天然多孔的生物质材料制备成具有压缩回弹和导电特性的三维多孔材料，是当前PRS研究领域里一种可行的方法。但是，由于高温碳化过程中，生物质材料容易发生结构变形，材料脆性大，致使制备得到的多孔材料力学性能较差，无法满足高灵敏度和低检测限PRS传感器的组装。
福建工程学院陈汀杰副教授
课题组与南方科技大学常建副研究员
在《
ACS Applied Materials & Interfaces
》期刊上发表了一篇题为
“
Piezoresistive Sensor Containing Lamellar MXene-Plant Fiber Sponge Obtained with Aqueous MXene Ink
”
的文章。文章提出一种以植物纤维为原料，
MXene
纳米片
为改性物质，经过液体机械发泡和有机包埋的方法，制备具有
高压缩
回弹
和导电
特
性
的多孔
MXene
改性
植物纤维海绵（
MX-PFS
）
，并将其应用于
P
RS
器件的组装及测试
。
该制备工艺简单，不需经过高温碳化，可制备大尺寸样品。为实现材料的导电改性，文章以
MXene
纳米片
、聚醋酸乙烯酯和炭黑为原料，
通过
物理
球磨
的方法
，
制备水性的导电
MXene
油墨。该油墨可以直接被刷涂或喷涂到纤维素纸上，制备出
多响应
（光驱动、电驱动和湿度驱动）
双向弯曲驱动器。
由于水性
MXene
油墨中含有聚醋酸乙烯酯，可作为一种粘结剂使用，将其添加到植物纤维发泡材料的制备流程中，通过
物理
机械搅拌
发泡
的方法
，可
制备出由一维包裹
MXene
涂层
的
植物纤维和
二维
MXene
纳米片
构成的
层状多孔
导电
MX-PFS
海绵。
然后，
通过聚二甲基硅氧烷
（
PDMS
）的
浸涂
处理
，
可以制备出具有优异压缩回弹性的导电
MX-PFS
海绵（
MX-PFS@PDMS
）
。
MX-PFS@PDMS
的
压缩应变
高达
60%
，且具有
良好
的机械
循环稳定性
（
10000
压缩
-
回弹
循环
不变形）。将
MX-PFS@PDMS
组装成
P
RS
器件，展现出较
高
的压阻
灵敏度
（
435.06 kPa
−1
）
，低
的
检测限
（
20 Pa
）
和快速
的
响应时间
（
40 ms
）
。
此外，将
MX-PFS@PDMS
传感器
粘附在
人体
的不同部位（如
手指
、手腕、
膝盖
、
面部
等），可以实现对人体不同部位运动情况的实时监测，准确收集
各种
运动产生的电
信号
，展现了该材料在可穿戴电子设备的应用潜能，同时也为植物纤维材料在可穿戴柔性传感领域的应用提供新思路。

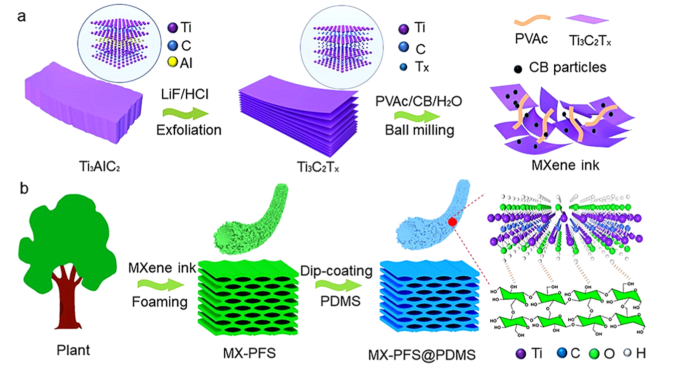

图
1.
（
a
）
MXene
油墨
和（
b
）
MX-PFS
的制备
流程和界面相互作用示意图。
图
2.
(
a-b
)
剥离
后
MXene
纳米片的
TEM
和
AFM
图
;
(
c-d
)
水性
MXene
油墨用于丝网印刷;
(e) Paper
和
P
aper@MXene
的
I−V
曲线;
(f) Paper@MXene
在不同电压作用
10 s
下
表面温度分布图;
(g) BOPP/MXene/Paper
驱动器的制备示意图
;
(h-
i
) BOPP/MXene/Paper
驱动器在
不同电压作用
10
s
后弯曲变化
的光学图;
(j)
驱动器
的电致驱动响应机理示意图。
图
3.
(a) MX-PFS
的
宏观图;
(b-c) MX-PFS
截面的显微图;
(d) PFS
的
S
EM
图
;
(e-f) MX-PFS
的
S
EM
图
;
(g) MX-PFS
的元素
扫描图
;
(h-
i
) PFS
和
MX-PFS
的
XRD
和
FT-IR
谱图。
图
4.
(a-b) MX-PFS@PDMS
压缩
-
回弹
过程
图
;
(c-
d
) MX-PFS@ PDMS
的应力
-应变曲线;
(e)
应变为
50%
条件下，材料多次
压缩
-
回弹后高度
变化图
;
(f-g) MX-PFS@PDMS
在不同压应变下的结构变形
情况。
图
5.
(a-b) MX-PFS@PDMS
传感器在不同压缩应变
作用条件下
RGB-LED
灯
亮度变化图
;
(c-e) MX-PFS@PDMS
传感器的
应变
-电阻变化率曲线、压阻灵敏度曲线和响应时间曲线;
(f)
不同
MXene
油墨
添加量的
MX-PFS@PDMS
传感器
应变
-电流变化
率曲线
;
(g)
不同
作用力条件
下
MX-PFS@PDMS
传感器的
C
-V
曲线
;
(h-i) 50%
压缩应变
条件
下，
MX-PFS@PDMS
传感器在不同
压缩频率和连续循环
压缩
-
回弹条件下的
应变
-电流变化率曲线。
图
6.
MX-PFS@PDMS
粘附在人体不同部位收集到的信号曲线，包含
(
a)
手指
压缩；
(
b
)
手指弯曲
；
(
c
)
手腕弯曲
；
(
d
)
膝盖弯曲
；
(
e
)
脸颊
凸起
；
(
f
)
喉咙发声和(
g
)
肘部脉搏
跳动。
相关工作近期
以
“Piezoresistive Sensor Containing Lamellar MXene-Plant Fiber
Sponge Obtained with Aqueous MXene Ink”
为题发表
在
ACS Applied Materials & Interfaces
期刊上。论文第一作者为福建工程学院材料科学与工程学院
陈汀杰
副教授和研究生刘智勇
。论文通讯作者为
福建工程学院
彭响方教授
、
陈汀杰
副教授
和
南方科技大学常建副研究员
。
文献链接：
Piezoresistive Sensor Containing Lamellar MXene-Plant Fiber Sponge Obtained with Aqueous MXene Ink. ACS Applied Materials & Interfaces, 2022. DOI
：
https://pubs.acs.org/doi/10.1021/acsami.2c15922
相关进展
福建工程学院陈汀杰课题组《J. Hazard. Mater.》:光热辅助油墨改性植物纤维海绵用于高粘度原油吸附
福建工程学院陈汀杰副教授课题组《CEJ》：高导热六方氮化硼油墨实现耐火植物纤维海绵的制备
北化潘凯/赵彪课题组 CEJ：基于纳米纤维/海藻酸钠协同增强MXene复合气凝胶的高性能柔性压阻传感器
化学与材料科学原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：chem@chemshow.cn
欢迎专家学者提供化学化工、材料科学与工程产学研方面的稿件至chem@chemshow.cn，并请注明详细联系信息。化学与材料科学®会及时选用推送。
